大金vrv空调系统冷媒配管尺寸规格断定方法
断定配管尺寸
例：VRV–P系列
|
室外机组 |
配管尺寸(管径X最小壁厚） |
|
|
|
气管 |
液管 |
|
8HP |
019.1X1.0 |
09.5X0.8 |
|
10HP |
022.2X1.0 |
09.5X0.8 |
|
12-16HP |
028.6X1.2 |
012.7X0.8 |
|
18-22HP |
028.6X1.2 |
015.9x0.8 |
|
24HP |
034.9 X 1.3 |
015.9x1.0 |
|
26-34HP |
034.9 X 1.3 |
019.1X1.0 |
|
36-48HP |
041.3X1.7 |
019.1X1.0 |
(主管超长时，需加粗)
当最大等效管长>90m，主配管加粗
例：VRV–P系列
|
机组 |
气管(mm) |
液管(mm) |
|
8HP |
Φ19.1→Φ22.2 |
Φ9.5→Φ12.7 |
|
10HP |
Φ22.2→Φ25.4 |
Φ9.5→Φ12.7 |
|
12-14HP |
Φ28.6 |
Φ12.7→Φ15.9 |
|
16HP |
Φ28.6→Φ31.8 |
Φ12.7→Φ15.9 |
|
18-22HP |
Φ28.6→Φ31.8 |
Φ15.9→Φ19.1 |
|
24HP |
Φ34.9 |
Φ15.9→Φ19.1 |
|
26-34HP |
Φ34.9→Φ38.1 |
Φ19.1→Φ22.2 |
|
36-48HP |
Φ41.3 |
Φ19.1→Φ22.2 |
2.REFNET分歧管之间的配管
根据下游室内机的总容量
例: VRV-P系列
|
下游室内机组容量 |
配管尺寸(管径x最小壁厚） |
|
|
气管 |
液管 |
|
|
<16.8kw |
015.9X1.0 |
09.5X0.8 |
|
16.8kw〜22.4kw |
019.1X1.0 |
09.5X0.8 |
|
22.4kw〜33.0kw |
022.2x1.0 |
09.5X0.8 |
|
33.0kw~47.0kw |
028.6X1.2 |
012.7X0.8 |
|
47.0kw〜71.0kw |
028.6X1.2 |
015.9X1.0 |
|
71.0kw~104.0kw |
034.9 X1.3 |
019.1X1.0 |
|
104.0kw< |
041.3x1.7 |
019.1X1.0 |
该段管道尺寸不得超过主配管尺寸和相邻上游管道尺寸
例：VRV–P系列
|
室内机组容量 |
配管尺寸(管径X最小壁厚） |
|
|
气管 |
液管 |
|
|
56型以下 |
012.7X0.8 |
06.4x0.8 |
|
7卜140型 |
015.9X1.0 |
09.5x0.8 |
|
224型 |
019.1X1.0 |
09.5x0.8 |
|
280型 |
022.2X1.0 |
09.5x0.8 |
4.室外单机至室外分路组件的配管
根据室外机的型号
例：VRV–P系列
|
室外机 |
配管尺寸(管径X最小壁厚） |
|
|
气管 |
液管 |
|
|
8HP |
019.1×1.0 |
09.5×0.8 |
|
10HP |
022.2×1.0 |
09.5×0.8 |
|
12HP〜16HP |
028.6×1.2 |
012.7×0.8 |
5.室外分路组件之间的配管
根据上游室外机的总容量
例：VRV–P系列
|
上游室外机总容 |
配管尺寸(管径X最小壁厚） |
|
|
量 |
气管 |
液管 |
|
<22HP |
028.6X1.2 |
015.9X1.0 |
|
24HP |
034.9 X1.3 |
015.9X1.0 |
|
>26HP |
034.9 X1.3 |
019.1X1.0 |

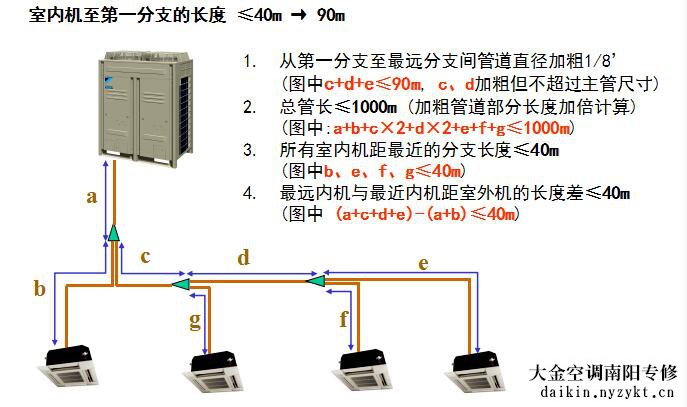

室内机至第一分支的长度≤40m → 90m
1. 从第一分支至最远分支间管道直径加粗1/8’
(图中c+d+e≤90m, c、d加粗但不超过主管尺寸)
2. 总管长≤1000m (加粗管道部分长度加倍盘算） (图中：a+b+cX2+dX2+e+f+g≤1000m)
3. 所有室内机距最近的分支长度≤40m (图中b、e、f、g≤40m)
4. 最远内机与最近内机距室外机的长度差≤40m (图中（a+c+d+e)-(a+b)<40m)

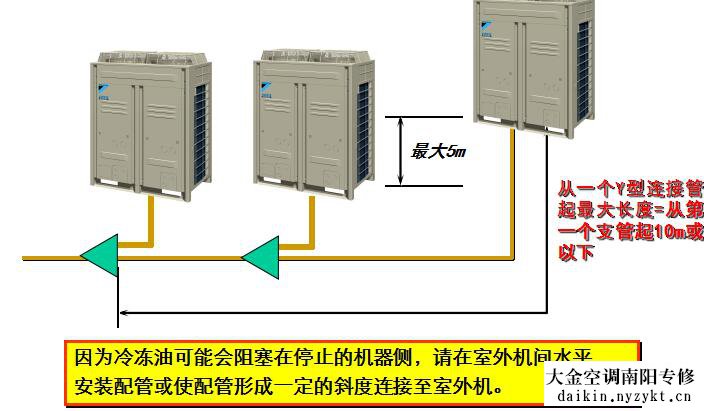

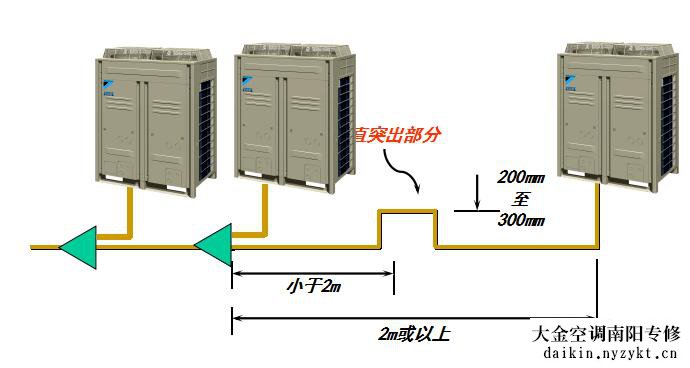

因为冷冻油可能会阻塞在结束的机器侧，请在室外机间程度 安装配管或使配管形成必定的斜度连接至室外机。
